Bez względu na to, do której elektrowni słonecznej wejdziesz, jaką komercyjną szafę z falownikami otworzysz lub który system fotowoltaiczny na dachu domu sprawdzisz, znajdziesz często pomijany, ale kluczowy element:Bezpiecznik fotowoltaiczny prądu stałego. NiestosowneBezpiecznik fotowoltaiczny prądu stałegomoże nie tylko zagrozić bezpieczeństwu, ale także spowodować znaczne straty finansowe. Co sprawia, że to małe urządzenie jest tak niezastąpione? Dlaczego eksperci konsekwentnie wybierająZhenghaobezpieczniki? Odkryjmy wspólnie jego tajemnice.

Unikalne wyzwania

W przeciwieństwie do prądu przemiennego (AC), którego używasz w domu, panele słoneczne wytwarzają prąd stały (DC). Ten DC ma unikalne i potencjalnie niebezpieczne cechy:

1. Ciągłe napięcie i wysoki prąd: Szczególnie przy silnym świetle słonecznym obwody prądu stałego działają przy napięciu bliskim maksymalnego. W przeciwieństwie do prądu przemiennego zwarcie nie znika w następnym punkcie przejścia przez zero; powstały łuk może trwać znacznie dłużej i generować temperatury wystarczające do stopienia metalu i spowodowania pożaru.

2. Niska impedancja źródła: Panele słoneczne mają bardzo niską rezystancję wewnętrzną. W przypadku zwarcia niemal natychmiast generowany jest ogromny prąd udarowy. Bez zabezpieczenia o krótkim czasie reakcji kable i złącza mogą ulec natychmiastowemu przepaleniu.

3. Złożone układy: połączone szeregowo panele słoneczne generują wysokie napięcia (zazwyczaj 600 V, 1000 V lub 1500 V DC). Ochrona każdego panelu lub układu wymaga skoordynowanych, niezawodnych bezpieczników wysokonapięciowych w skrzynce połączeniowej.

Właśnie dlatego standardowe bezpieczniki AC nie mogą bezpiecznie chronić obwodów solarnych prądu stałego; brakuje im specjalnej konstrukcji wymaganej do skutecznego gaszenia ciągłych łuków prądu stałego wysokiego napięcia. TylkoBezpieczniki fotowoltaiczne prądu stałegozaprojektowane specjalnie do wytwarzania energii fotowoltaicznej, posiadają projekt techniczny i rygorystyczne testy wymagane do wykonania tego zadania.

Cel fotowoltaicznego bezpiecznika prądu stałego

Podstawowym celemfotowoltaiczne bezpieczniki prądu stałegojest proste: izolować usterki, zanim nastąpi katastrofa. W szczególności chronią przed dwoma kluczowymi zagrożeniami:

1. Zwarcie: Zwarcia spowodowane uszkodzeniem linii, awarią połączeń, wnikaniem wilgoci, uszkodzeniem przez gryzonie, awarią podzespołów lub niewłaściwą instalacją tworzą ścieżkę o niskiej rezystancji, prowadząc do dużego, niekontrolowanego udaru prądowego. Bezpieczniki fotowoltaiczne prądu stałego natychmiast wykrywają to przeciążenie i topią swoje wewnętrzne elementy, bezpiecznie odłączając obwód i zapobiegając uszkodzeniom na wejściu (panele, falowniki) i za nim (przetopione linie, pożary).

2. Prąd wsteczny: Gdy łańcuch w dużym systemie równoległym ulegnie awarii, może wystąpić prąd wsteczny. Wadliwy panel działa jak pochłaniacz prądu, powodując, że normalny obwód przepycha prąd do tyłu przez uszkodzony panel. Ten prąd wsteczny może spowodować przegrzanie i trwałe uszkodzenie danego panelu. Strategiczne zainstalowanie fotowoltaicznych bezpieczników prądu stałego działa jak zawór jednokierunkowy, blokując prąd wsteczny i zapobiegając uszkodzeniom.

Bezpieczniki fotowoltaiczne prądu stałego są kluczowymi urządzeniami ochronnymi w instalacjach fotowoltaicznych:

Krytyczne punkty umieszczenia fotowoltaicznych bezpieczników prądu stałego	Chroni przed	Konsekwencja bez ochrony
Wejścia skrzynki sumatora	Przetężenie w poszczególnych ciągach paneli zasilających sumator.	Usterka w jednym łańcuchu pociąga za sobą niszczycielski prąd ze wszystkich równoległych ciągów, co może spowodować smażenie kabli, zacisków lub całej skrzynki.
Dane wyjściowe ciągów szeregowych	Prąd wsteczny płynący z powrotem do uszkodzonego łańcucha (jak opisano powyżej).	Przegrzanie i trwałe uszkodzenie paneli w uszkodzonym ciągu. Znacząca utrata mocy.
Pomiędzy sumatorami ciągów i falownikami centralnymi	Poważne zwarcia występujące wzdłuż większych kabli zasilających lub przed wejściem prądu stałego falownika.	Katastrofalne ryzyko pożaru łukowego wzdłuż niezabezpieczonych głównych obwodów prądu stałego; przytłaczające zabezpieczenie DC falownika.
Wewnątrz konwerterów/optymalizatorów DC-DC	Usterki wewnętrzne w jednostce konwersji mocy.	Uszkodzenia rozprzestrzeniają się poza konwerter, potencjalnie wpływając na inne komponenty lub obwody. Ryzyko pożaru.
Ciągi akumulatorów w systemach ze sprzężeniem prądu stałego	Zwarcia w bateriach akumulatorów o dużej pojemności i dużej energii.	Niekontrolowany wyładowanie prowadzące do możliwej ucieczki termicznej, pożaru, eksplozji.

1. Mój system prądu przemiennego wykorzystuje standardowe bezpieczniki. Dlaczego nie mogę użyć tych bezpieczników do bezpośredniej ochrony paneli słonecznych?

Absolutnie nie. Standardowe bezpieczniki AC są testowane wyłącznie dla obwodów prądu przemiennego. Fizyka gaszenia łuków prądu stałego (szczególnie pod wysokim napięciem powszechnym w układach słonecznych) jest znacznie bardziej złożona. Łuki prądu przemiennego gasną samoistnie w punkcie przejścia napięcia przez zero, 100 do 120 razy na sekundę. Łuki prądu stałego nie mają jednak tego punktu gaszenia; nadal gwałtownie się palą, co prowadzi do przegrzania, eksplozji, a nawet pożarów. Bezpieczniki fotowoltaiczne prądu stałego są certyfikowane i specjalnie zaprojektowane z wykorzystaniem unikalnych komór i materiałów do gaszenia łuku, aby bezpiecznie przerywać ciągłe łuki prądu stałego wysokiego napięcia w ciągu milisekund.

2. Skąd mam wiedzieć, jakie natężenie prądu powinienem wybrać dla mojego fotowoltaicznego bezpiecznika prądu stałego?

Specyfikację bezpiecznika należy określić na podstawie konkretnego prądu obwodu, który chroni. Wymaga to obliczeń: Określ prąd zwarciowy stringu/panelu (Isc): W standardowych warunkach testowych (STC) znajdź maksymalną wartość Isc panelu lub stringu.

Stosowanie marginesu bezpieczeństwa: Najlepsza praktyka zaleca ustawienie wartości znamionowych bezpieczników na 125% do 150% Isc (przerywalna dystrybucja prądu). (Na przykład, jeśli Isc ciągu wynosi 10 A, bezpiecznik powinien mieć wartość 12 A lub 15 A). Zapewnia to margines wahań normalnego prądu roboczego, zapewniając jednocześnie odporność na prądy zwarciowe znacznie przekraczające normalny prąd roboczy. Zawsze należy zapoznać się z instrukcją instalacji, krajowymi przepisami elektrycznymi (NEC, IEC) i specyfikacjami dodatkowego sprzętu (skrzynki przyłączeniowe, falowniki) – zazwyczaj określają one wymagane wartości znamionowe bezpieczników. Bezpieczniki o zbyt niskiej wartości znamionowej mogą prowadzić do fałszywych uderzeń, natomiast bezpieczniki o zbyt dużej wartości znamionowej są niebezpieczne i naruszają specyfikacje.

3. Spalił mi się bezpiecznik. Jakie są najczęstsze przyczyny?

Przepalony bezpiecznik oznacza, że spełnił on swoją krytyczną funkcję. Typowe przyczyny to: Zwarcia: uszkodzona izolacja kabla, luźne złącza powodujące wyładowania łukowe, awaria izolacji zacisków, fizyczne uszkodzenie okablowania lub sprzętu oraz awaria komponentów wewnętrznych.

Poważne przeciążenie: Prąd stale i znacznie przekracza prąd znamionowy bezpiecznika (jest to mniej powszechne niż zwarcie, ale może wystąpić, jeśli okablowanie lub element jest znacznie za mały; jednakże najpierw powinno zadziałać urządzenie zabezpieczające obwód).

Nieprawidłowe przepalanie: Chociaż nieprawidłowe przepalanie wysokiej jakości bezpieczników jest rzadkie, może wystąpić, jeśli specyfikacje bezpiecznika są nieznacznie odbiegające od specyfikacji, obniżona wydajność ze względu na starzenie się/ekstremalne środowisko, złe połączenia powodują przegrzanie zacisków uchwytu bezpiecznika lub występują wady produkcyjne.

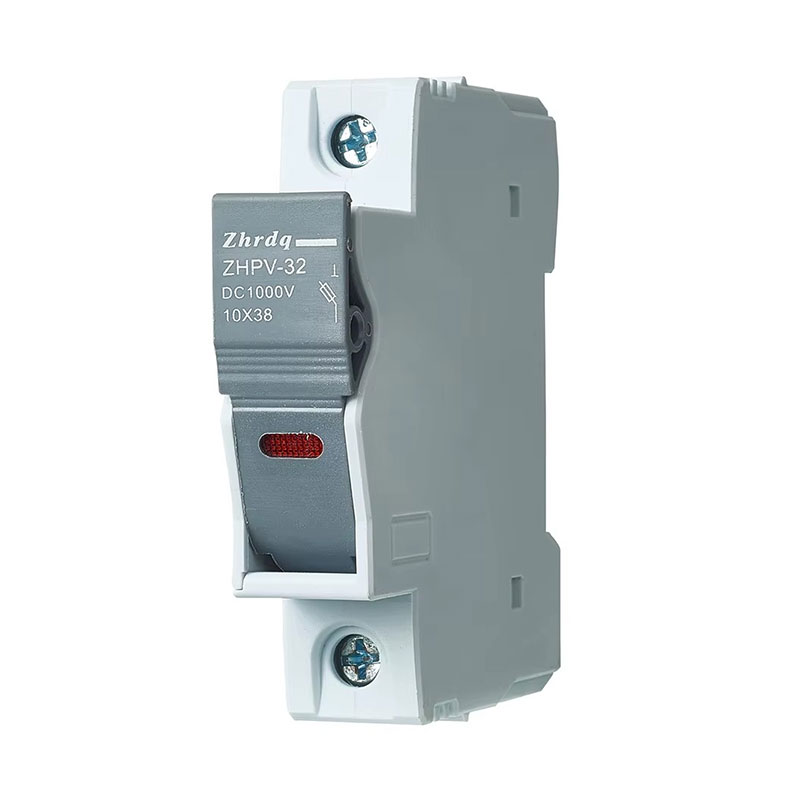

Photovoltaic DC Fuse

Twój panel fotowoltaiczny może działać krótko bez odpowiedniego rozmiaru i certyfikatufotowoltaiczne bezpieczniki prądu stałego, ale „eksploatacja” oznacza coś więcej niż tylko wytwarzanie energii elektrycznej; oznacza to niezawodną i bezpieczną pracę przez dziesięciolecia. Każda skrzynka przyłączeniowa i każdy ciąg kabli może być punktem awarii, potencjalnie mogącym działać nieprawidłowo w określonych warunkach. Używanie niespełniających norm bezpieczników lub obejście zabezpieczeń nie jest rozwiązaniem na skróty, ale raczej niedopuszczalnym ryzykiem dla techników, mienia i inwestycji.

Bezpieczniki Zhenghaoreprezentują bezpieczeństwo inżynieryjne. Wyprodukowane zgodnie z rygorystycznymi normami i sprawdzone w trudnych warunkach globalnych, zapewniają krytyczną, szybką reakcję i wysoką zdolność wyłączania, wymaganą przez nowoczesne systemy fotowoltaiczne.
