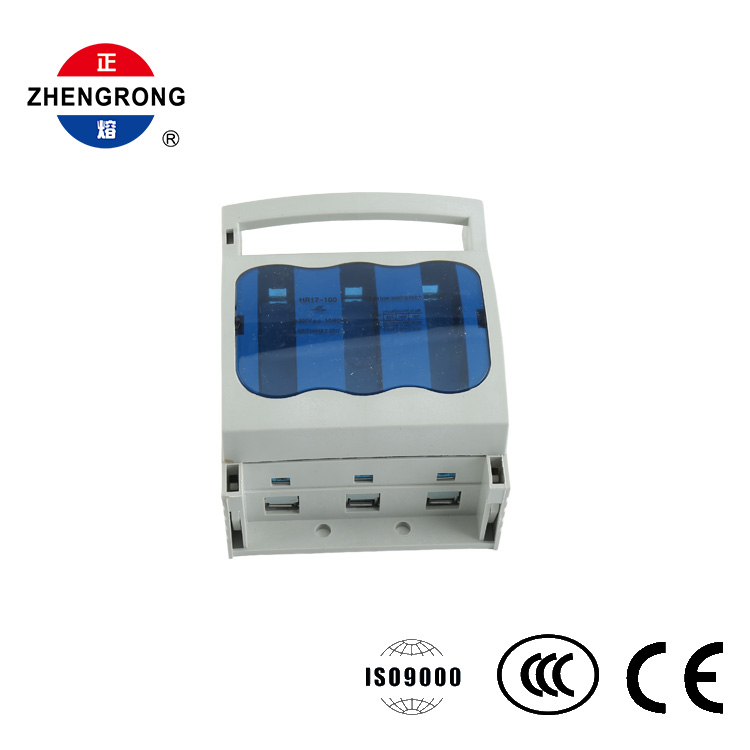

3-biegunowy rozłącznik bezpiecznikowy 100A 690V na szynę DIN

Rozłącznik bezpiecznikowy ZHENGRONG HR17-100 to kompaktowe, profesjonalne urządzenie przełączające i zabezpieczające do dystrybucji trójfazowej niskiego napięcia. Łączy w sobie funkcje wyłącznika obciążenia, wyłącznika izolacyjnego i zabezpieczenia przed zwarciem w jednym urządzeniu, redukując liczbę elementów i upraszczając okablowanie panelu.

Konstrukcja 3-biegunowa chroni wszystkie trzy fazy obwodu. Ma prąd znamionowy 100 A przy 690 V i jest zgodny z normą GB/T 14048.3-2017, oznaczony jako rozłącznik bezpiecznikowy zgodnie ze standardową nomenklaturą.

Projektowanie i obsługa

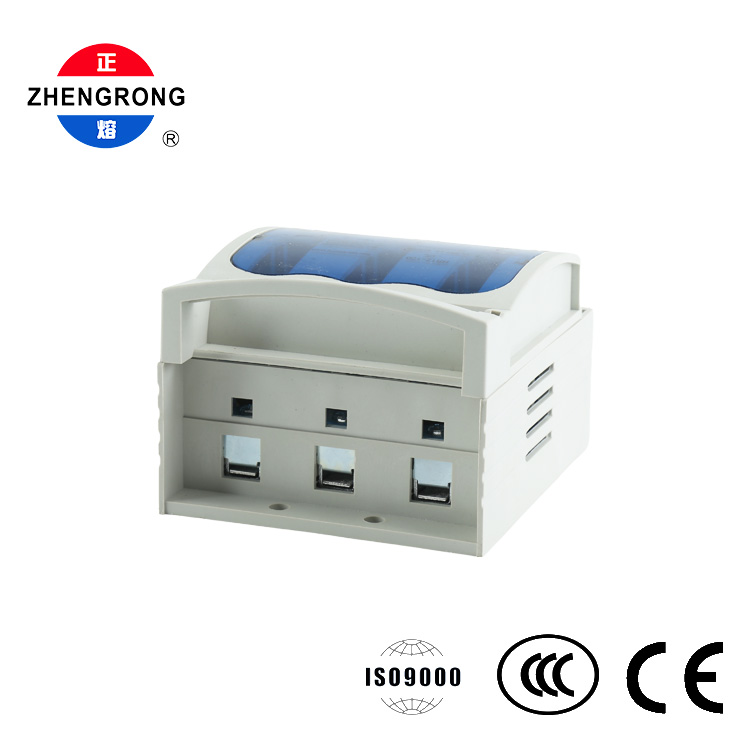

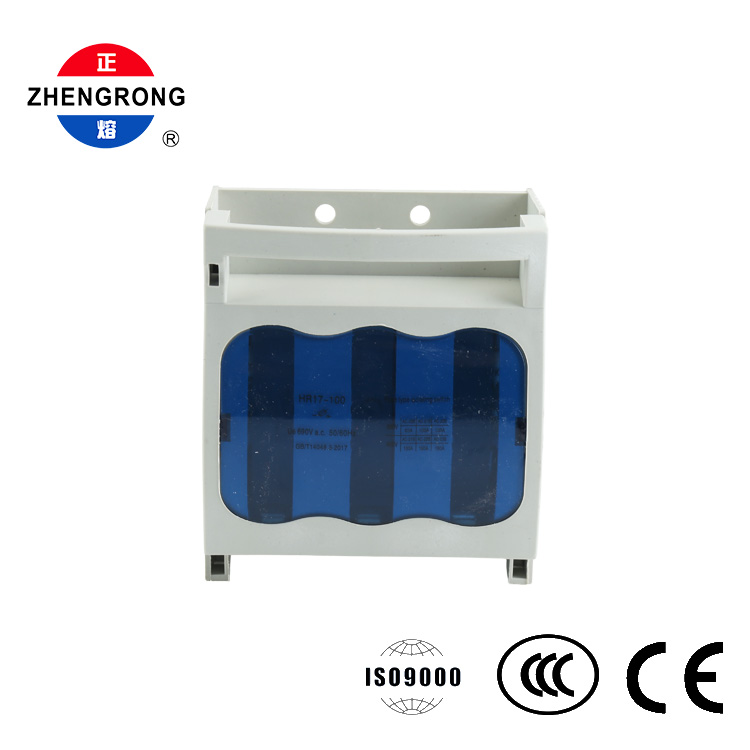

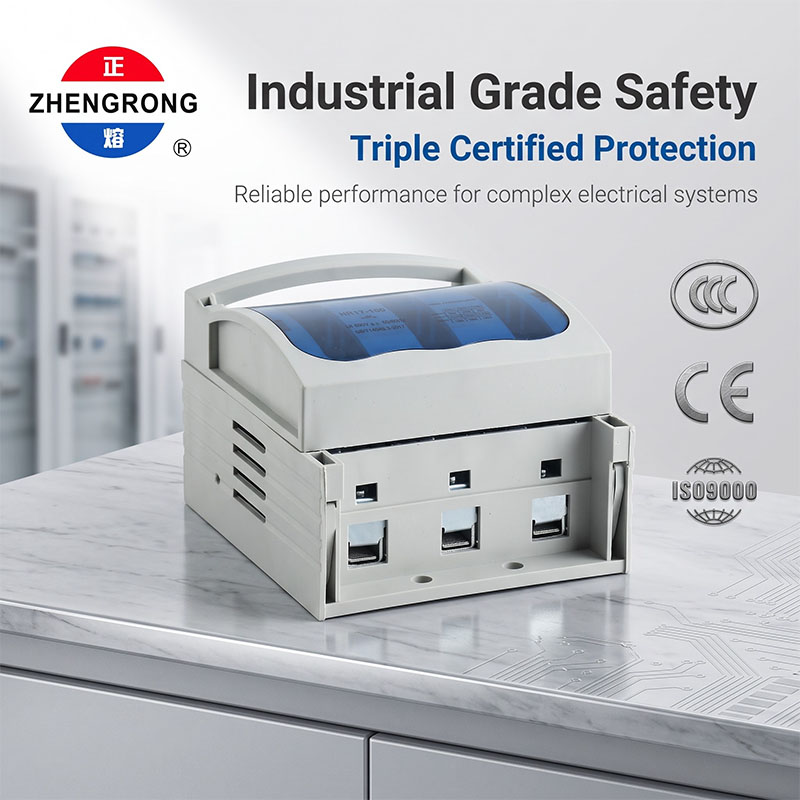

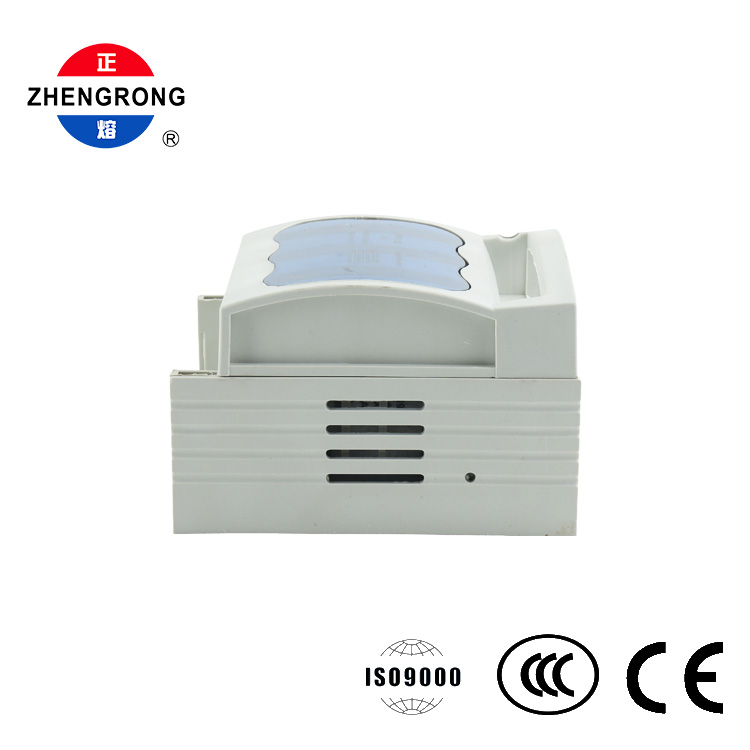

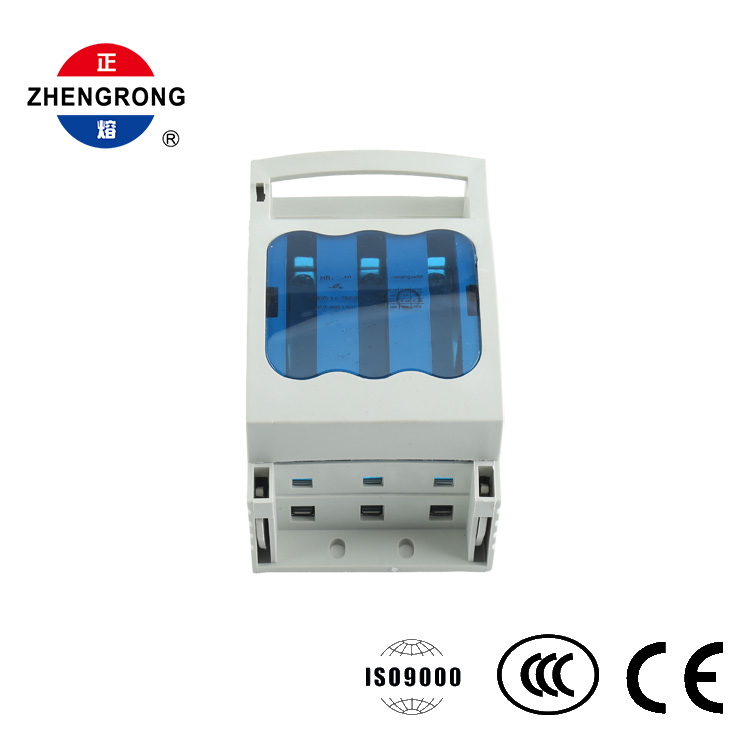

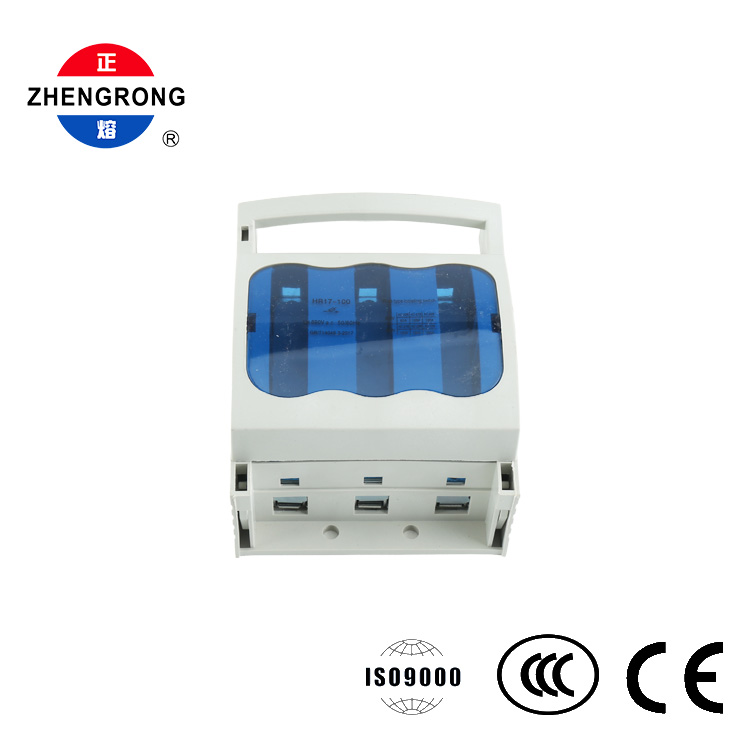

Urządzenie składa się z podstawy oraz otwieranej górnej pokrywy ze zintegrowanym poziomym uchwytem u góry. Uchwyt zapewnia wygodny uchwyt podczas ręcznej operacji załączania/rozłączania, a półprzezroczyste niebieskie okienko w pokrywie umożliwia operatorowi szybkie sprawdzenie stanu bezpiecznika bez konieczności otwierania urządzenia.

Pokrywa przypominająca szufladę otwiera się, umożliwiając szybką kontrolę i wymianę bezpiecznika. Obudowa jest formowana ze wzmocnionego, trudnopalnego tworzywa konstrukcyjnego (nylonu lub PBT) ze wzmacniającymi żebrami zapewniającymi wysoką wytrzymałość mechaniczną, izolację i odporność na ciepło.

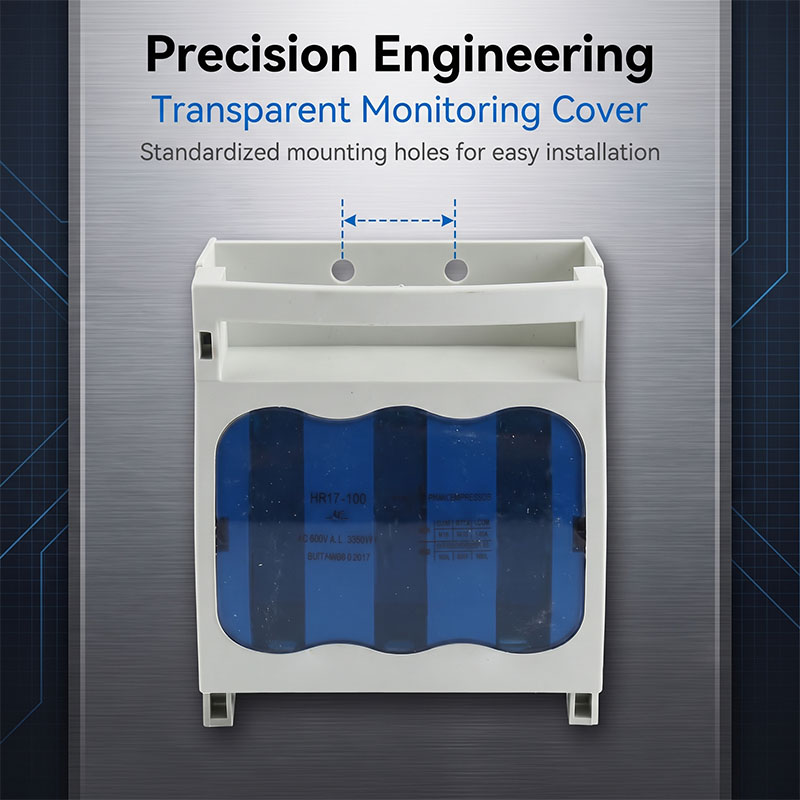

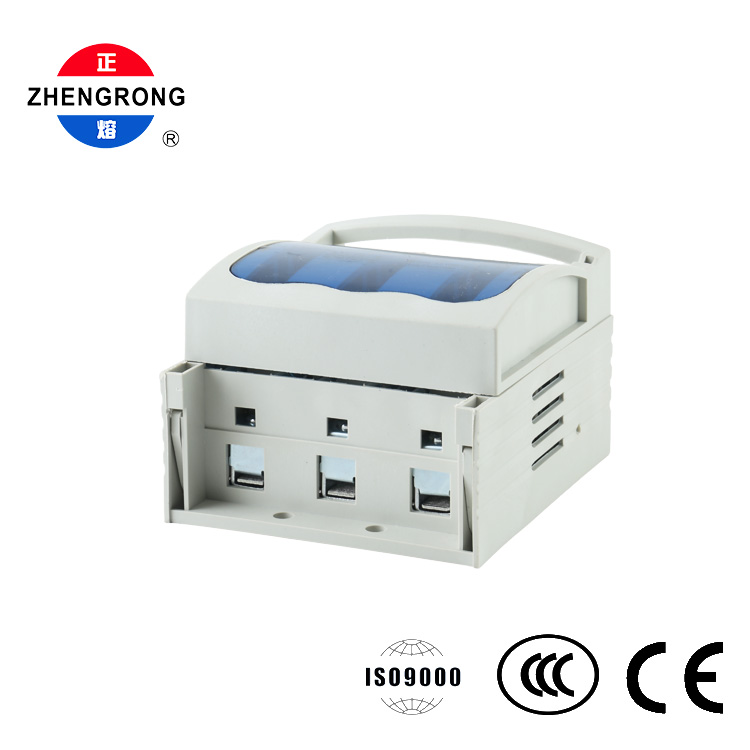

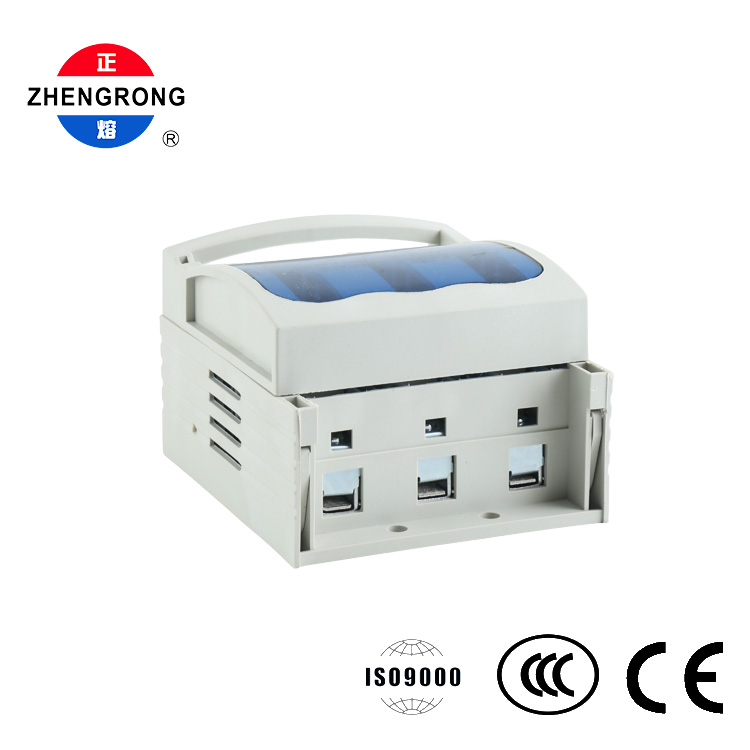

Okablowanie odbywa się za pomocą trzech dolnych zacisków ze złączami śrubowymi, zapewniającymi bezpieczne i łatwe w utrzymaniu mocowanie kabli. W przypadku instalacji podstawa oferuje dwie opcje: zaciski boczne do standardowego montażu na szynie DIN 35 mm lub dwa okrągłe otwory na śruby w płycie podstawy do bezpośredniego mocowania do płyty montażowej szafki. Boczne szczeliny i zatrzaski umożliwiają także montaż obok siebie lub dodanie styków pomocniczych.

Cechy

Funkcja 3 w 1

● — przełączanie obciążenia, izolacja i ochrona przed zwarciami w jednym kompaktowym urządzeniu.

3-biegunowe zabezpieczenie trójfazowe

● — jednoczesne zabezpieczenie wszystkich faz przy obciążeniach trójfazowych.

Widoczna izolacja przerwy

● — wyraźny punkt odłączenia w stanie otwartym, zapewniający bezpieczną konserwację i wyłączenie awaryjne.

Przezroczyste niebieskie okno

● — stan bezpiecznika widoczny na pierwszy rzut oka bez otwierania pokrywy.

Uchwyt typu szufladowego

● — szeroki poziomy uchwyt umożliwiający wygodne i niezawodne ręczne przełączanie.

Podwójne możliwości montażu

● — Zaciski na szynę DIN 35 mm lub mocowanie śrubowe dla elastycznej instalacji.

Wzmocniona obudowa trudnopalna

● — tworzywo konstrukcyjne nylon/PBT z żebrami zapewniającymi wysoką wytrzymałość, izolację i odporność na ciepło.

Zabezpieczyć zaciski śrubowe

● — niezawodne okablowanie i łatwy dostęp konserwacyjny.

Możliwość rozbudowy

● — boczne szczeliny i zatrzaski umożliwiają montaż obok siebie i styki pomocnicze.

Certyfikat jakości

● — Zgodność z GB/T 14048.3-2017; Certyfikaty ISO9000, CCC i CE.

● Fabryczne skrzynki rozdzielcze zasilania i szafy sterownicze

● Główne tablice rozdzielcze i zabezpieczenia obwodów odgałęzionych w budynkach komercyjnych

● Odłączenie zasilania i zabezpieczenie zwarciowe silników i transformatorów

● Systemy rozdzielcze niskiego napięcia w zakładach przemysłowych

● Centra sterowania silnikami

● Izolacja konserwacyjna i przełączanie awaryjne

● Konstruktorzy rozdzielnic, wykonawcy instalacji elektrycznych i zespoły zajmujące się konserwacją instalacji
