Rozłącznik

2, Kategoria 1: Podstawa bezpiecznikowa (element obsługujący bezpiecznik)

Reprezentatywny model: seria NH00 (160A, 500V/690V)

Umiejscowienie: Urządzenie do podtrzymywania/wymiany bezpiecznika, nie integruje mechanizmu przełączającego, musi być używane w połączeniu z przełącznikiem nożowym lub przełącznikiem wyższego poziomu.

Cechy: Konstrukcja do montażu bezpiecznika typu nożowego, montaż na szynie DIN 35 mm bez użycia narzędzi, niebieskie przezroczyste okienko obserwacyjne umożliwiające podgląd stanu bezpiecznika w czasie rzeczywistym, obudowa z tworzywa sztucznego zmniejszająca palność.

Zastosowanie: Montaż i szybka wymiana bezpieczników w szafach rozdzielczych niskiego napięcia i skrzynkach sterowniczych, pełniących funkcję punktów zabezpieczenia obwodów przed przeciążeniem/zwarciem.

3, Kategoria 2: Rozłącznik typu bezpiecznikowego (grupa bezpieczników rozłącznika)

Zintegruj „włączanie/wyłączanie + izolacja + zabezpieczenie bezpiecznikowe” w jedno, łącz, przenoś i odłączaj obwody w warunkach bez obciążenia lub obciążenia oraz zapewniaj ochronę przed przeciążeniem/zwarciem za pomocą bezpieczników; Po otwarciu przełącznika tworzy się wyraźnie widoczny punkt przerwania, aby zapewnić bezpieczeństwo konserwacji. Podzielony na dwie kategorie w oparciu o strukturę i serię:

Seria 3.1 HR6 (typ łopatkowy/typ otwarty)

Reprezentatywny model: HR6-160/30 (160A, 660V, 50Hz)

Umiejscowienie: Klasyczna grupa bezpieczników typu nóż otwierający, z intuicyjną strukturą i łatwą konserwacją.

Cechy: Konstrukcja włączania/wyłączania noża, styki z posrebrzanej miedzi, obsługa za pomocą górnego uchwytu, okablowanie z sześcioma zaciskami (jedno wejście i jedno wyjście na fazę), montaż za pomocą panelu śrubowego.

Zastosowanie: Rozłącznik główny lub wyłącznik odgałęziony w dystrybucji przemysłowej/handlowej, ochrona i izolacja odgałęzień silnika.

3.2 Seria HR17 (zamknięta modułowa, seria główna)

Reprezentatywne modele: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Pozycjonowanie: Modułowy wyłącznik izolacyjny z zamkniętym bezpiecznikiem, stopniowany zgodnie z prądem znamionowym, pokrywający średnie i wysokie wymagania prądowe od 100 A do 630 A, to główna seria linii produktów.

Cechy wspólne: Szeroki górny uchwyt/uchwyt, niebieskie (pół)przezroczyste okienko obserwacyjne bez konieczności otwierania pokrywy w celu sprawdzenia stopionego rdzenia, widoczna izolacja punktu przerwania, ognioodporna plastikowa obudowa, wsparcie dla montażu na szynie DIN 35 mm lub panelu śrubowym/szynie zbiorczej, kompatybilność szerokopasmowa 50/60 Hz (niektóre modele).

Podzielone przez prąd:

HR17-100 (100A): Odgałęzienie małego i średniego prądu, dwie wersje uchwytu odchylanego lub szufladowego, odpowiednie do zabezpieczenia odgałęzień w skrzynkach rozdzielczych/szafach sterowniczych;

HR17-160 (160A): Nadaje się do małych i średnich obwodów głównych/odgałęzionych, obsługuje instalację szynową i nadaje się do ochrony silników i mocy mechanicznej;

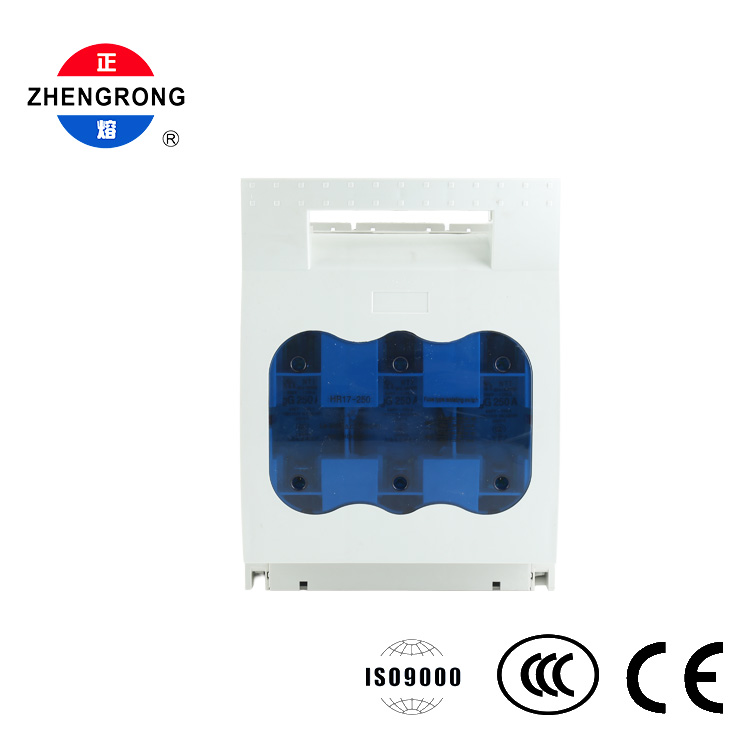

HR17-250 (250A): obwód średnioprądowy, okno z potrójnym łukiem, odpowiednie do dystrybucji energii w warsztatach fabrycznych i budynkach komercyjnych;

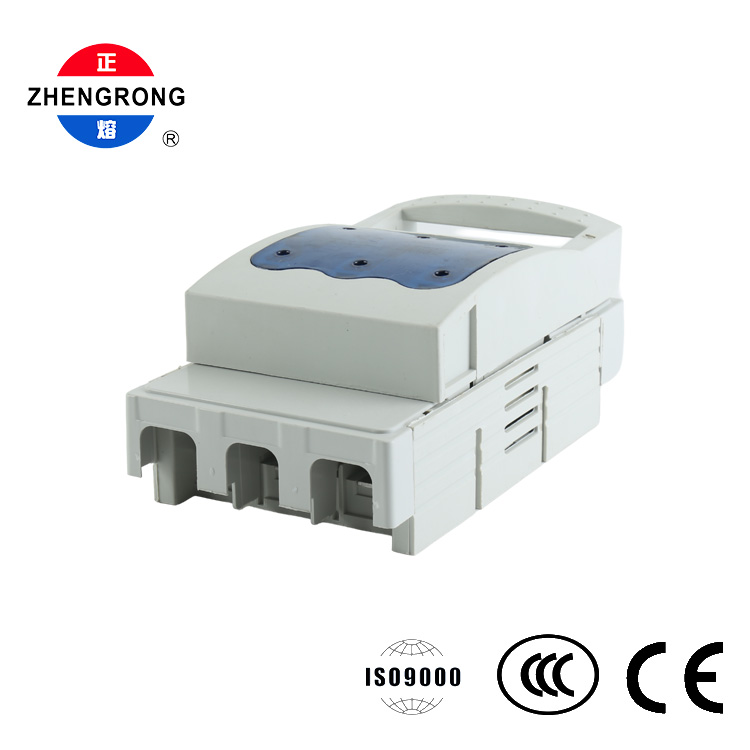

HR17-400 (400A): Wysokoprądowy obwód główny, okno z trzema łukami, odpowiednie do głównego wyłącznika szafy rozdzielczej;

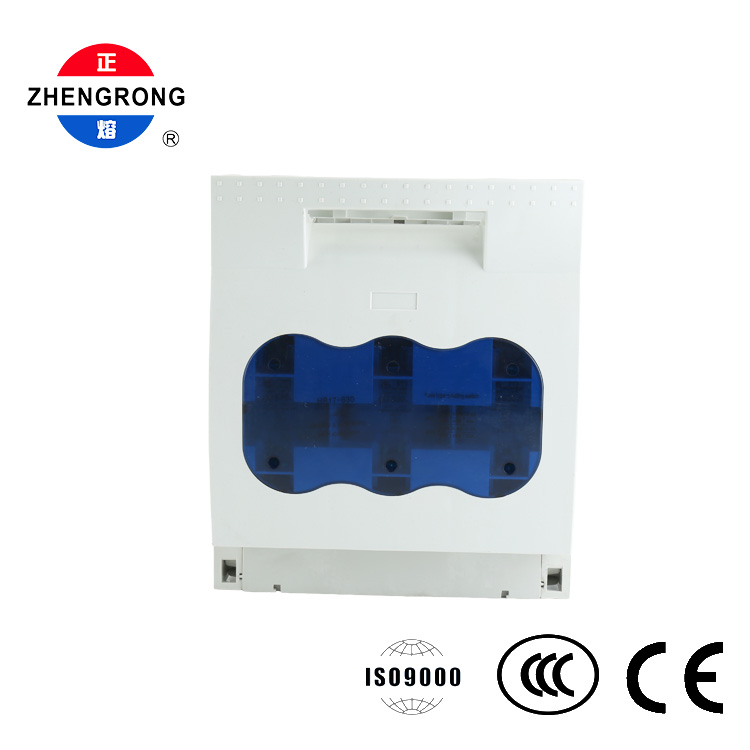

HR17-630 (630 A): Obwód główny o bardzo wysokim natężeniu, obudowa z materiału zmniejszającego palność PA66, wewnętrzne elementy z prętów miedzianych, odpowiednie do zastosowań o dużych obciążeniach, takich jak rozdzielnice niskiego napięcia i szafy kompensacyjne kondensatorów.

Zastosowanie: Fabryczne szafy rozdzielcze zasilania, rozdzielnice niskiego napięcia, centra sterowania silnikami (MCC), ochrona obwodów głównych i odgałęzionych w budynkach komercyjnych/szpitalach/centrach danych, ochrona przed odcięciem zasilania i zwarciem dla dużych urządzeń.
