Jakie korzyści w zakresie bezpieczeństwa i wydajności zapewnia wysokoprądowy bezpiecznik IEC 60269 415 V w przemysłowych systemach dystrybucji energii?

1. Podstawowy projekt i standardowa definicja produktów bezpiecznikowych wysokoprądowych IEC 60269

Norma IEC 60269 tworzy globalne, ujednolicone ramy norm dla bezpieczników niskonapięciowych o dużej zdolności wyłączania, definiujące rygorystyczne zasady dotyczące napięcia znamionowego, obciążalności prądowej, charakterystyki czasowo-prądowej, konstrukcji mechanicznej i standardów testów bezpieczeństwa. W przypadku przemysłowych trójfazowych sieci dystrybucyjnych 415 V, wysokoprądowe wkładki bezpiecznikowe muszą spełniać zarówno wymagania dotyczące powolnego przeciążenia, jak i chwilowego przerwania zwarcia, aby chronić drogie urządzenia zasilające.

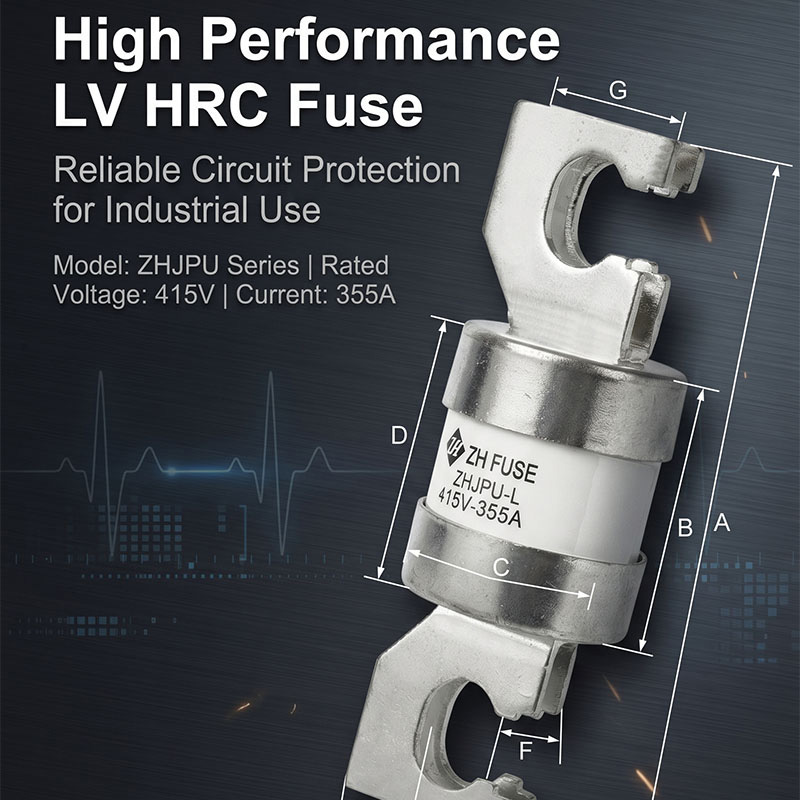

Tradycyjne bezpieczniki z plastikową osłoną mają oczywiste wady w wysokoprądowych środowiskach przemysłowych, w tym niewystarczającą odporność na ciepło, luźne zaciski stykowe i ograniczoną zdolność wyłączania. Przykręcana konstrukcja ceramiczna zastosowana w tym produkcie rozwiązuje te problemy dzięki zintegrowanej obudowie odpornej na wysokie temperatury i zaciskom łączącym z posrebrzanej miedzi. Jako znormalizowany element ochronny przeznaczony do ciężkich przemysłowych obwodów niskiego napięcia,Bezpiecznik wysokoprądowy IEC 60269 415 Vujednolica tolerancję wymiarową i wskaźniki wydajności elektrycznej, aby zapewnić integratorom inżynieryjnym wymienność między projektami.

1.1 Dwa podstawowe moduły projektu funkcjonalnego

• Moduł obudowy z izolacją ceramiczną: Materiał ceramiczny o wysokiej zawartości tlenku glinu blokuje rozszerzanie się łuku podczas przerwania zwarcia, zapewniając doskonałą stabilność termiczną, aby uniknąć deformacji powłoki pod długotrwałym obciążeniem prądem znamionowym.
• Przewodzący moduł zaciskowy łączony śrubami: Posrebrzanie zmniejsza rezystancję styku pomiędzy wkładkę bezpiecznikową a szyną zbiorczą, kontrolując wzrost temperatury w punktach połączeń w standardowych granicach, nawet przy ciągłej pracy wysokoprądowej.
• Wewnętrzny moduł elementów topikowych: Kalibrowany stopiony metal odpowiada krzywej charakterystycznej gG/gL, zapewniając stopniowaną koordynację zabezpieczeń z urządzeniami zabezpieczającymi obwód na wejściu i wyjściu.

1.2 Wartość zgodności z normą IEC 60269

Produkty, które w pełni przeszły testy typu IEC 60269, mogą być stosowane w projektach przemysłowych na rynkach Europy, Azji Południowo-Wschodniej i Australii bez konieczności powtarzania certyfikacji bezpieczeństwa. Norma wymusza rygorystyczne testy zwarć i wibracji mechanicznych, aby wyeliminować ukryte ryzyko, takie jak wyciek łuku, pękanie powłoki i przedwczesne topienie przy normalnym prądzie roboczym. W przypadku zespołów zakupowych zajmujących się transgranicznymi projektami sprzętu ujednolicona zgodność ze standardami znacznie upraszcza procesy kwalifikacji komponentów i akceptacji projektów.

2. Pełna tabela parametrów standardowej specyfikacji technicznej

Projektowanie elektryczne i zaopatrzenie opierają się na jasnych, znormalizowanych parametrach w celu pełnego dopasowania obwodów i wyboru modelu. Seria ta obejmuje zakresy prądu znamionowego od 200 A do 400 A przy napięciu roboczym 415 V AC, z ujednoliconymi wskaźnikami mechanicznymi i elektrycznymi w celu zmniejszenia obciążenia związanego z wielokrotnym porównywaniem parametrów podczas projektowania projektu. Poniższa tabela sortuje wszystkie podstawowe stałe specyfikacje mające zastosowanie do linii modeli ZHJPU-L.

2.1 Logika wyboru modelu dla różnych obciążeń obwodów

• Lekkie gałęzie dystrybucji przemysłowej (200A ~ 280A): Odpowiednie do małych fabrycznych urządzeń pomocniczych, szaf rozdzielczych oświetlenia i paneli sterowania małej mocy przy stabilnym, równomiernym obciążeniu.
• Obwody sterujące silnika średniego (300 A ~ 360 A): Pasują do średniej wielkości silników trójfazowych, układów napędowych przenośników i wtórnych pętli zabezpieczających z pojedynczym transformatorem.
• Ciężkie główne obwody wejściowe (380 A ~ 400 A): Stosowane do ochrony głównych szyn zbiorczych w dużych centrach dystrybucji energii, zaciskach wyjściowych generatorów i głównych pętli zasilania ciężkich maszyn.

2.2 Zalety ujednoliconego, wspólnego projektu we wszystkich obecnych klasach

Każda aktualna specyfikacja tej linii produktów zachowuje identyczną konstrukcję obudowy ceramicznej i układ zacisków śrubowych. Ta spójna konstrukcja umożliwia personelowi konserwacyjnemu korzystanie z tych samych narzędzi instalacyjnych i standardów zarządzania częściami zamiennymi, unikając specjalnego przygotowania osprzętu dla różnych klas prądu. Ujednolicona grubość posrebrzanych zacisków gwarantuje stałą rezystancję styków w całym asortymencie produktów, eliminując odchylenia wzrostu temperatury spowodowane niespójnymi wymiarami zacisków podczas długotrwałej pracy równoległej w szafie.

3. Zalety obudowy ceramicznej i posrebrzanych materiałów zaciskowych

Wybór materiału bezpośrednio determinuje długoterminową żywotność i bezpieczeństwo działania bezpieczników wysokoprądowych w trudnych warunkach przemysłowych. Tanie bezpieczniki z powłoką z tworzywa sztucznego wykorzystują organiczne materiały polimerowe, które miękną i odkształcają się pod wpływem utrzymującej się wysokiej temperatury, podczas gdy gołe miedziane zaciski szybko utleniają się w wilgotnych lub zakurzonych warsztatach, zwiększając rezystancję styków i powodując nieprawidłowe przegrzania.

System podwójnych materiałów składający się z ceramicznej obudowy i posrebrzanych miedzianych zacisków jednocześnie rozwiązuje te problemy związane z trwałością. Ceramika przemysłowa o wysokiej czystości wytrzymuje ciągłą wysoką temperaturę bez odkształceń, a warstwa srebrzenia na miedzianych zaciskach izoluje utlenianie w powietrzu, aby utrzymać stabilne właściwości przewodzące przez lata. W przemysłowych systemach zasilania pracujących 24 godziny na dobę taka konfiguracja materiałów znacznie zmniejsza częstotliwość regularnych cykli przeglądów i wymiany komponentów.Bezpiecznik wysokoprądowy IEC 60269 415 Vprzyjmuje to dojrzałe rozwiązanie z materiału kompozytowego, aby dostosować się do środowisk fabrycznych o dużym zapyleniu, wysokiej wilgotności i częstych wahaniach temperatury.

• Obudowa ceramiczna: Wysoka skuteczność tłumienia łuku, zapobiega rozpryskiwaniu łuku na zewnątrz podczas przerwy w zwarciu, aby uniknąć ryzyka pożaru wewnątrz szaf rozdzielczych.
• Posrebrzane zaciski miedziane: Niska rezystancja styku, minimalny wzrost temperatury przy pełnym obciążeniu znamionowym, działanie przeciwutleniające i antykorozyjne dla warsztatów przybrzeżnych lub zakładów chemicznych.
• Wewnętrzne wypełnienie środka gaszącego łuk: natychmiastowo pochłania energię łuku podczas wycinania zwarć, zapewniając wysoką zdolność wyłączania bez pękania lub fragmentacji obudowy.

3.1 Stabilność termiczna podczas pracy ciągłej

Przy ciągłej pracy przy pełnym prądzie znamionowym przez tysiące godzin, obudowa ceramiczna zachowuje stabilność wymiarową bez rozszerzania się i pękania. Wewnętrzne ciepło generowane przez element topliwy rozprasza się równomiernie przez ceramiczną ściankę, unikając lokalnych gorących punktów, które pojawiają się na plastikowych obudowach bezpieczników. Nawet w zamkniętych szafach rozdzielczych ze słabą wentylacją naturalną, całkowity wzrost temperatury wkładki bezpiecznikowej mieści się w dopuszczalnych granicach normy IEC 60269, eliminując ryzyko starzenia się izolacji sąsiednich szyn zbiorczych spowodowane nadmierną lokalną akumulacją ciepła.

4. Charakterystyka zabezpieczenia gG/gL i wydajność przerywania usterek

gG i gL reprezentują uniwersalne, pełnozakresowe charakterystyki zabezpieczające określone w normie IEC 60269, obejmujące dwa główne typy usterek zagrażających przemysłowym obwodom mocy: łagodne, długotrwałe przeciążenie i chwilowe, poważne zwarcie. Wiele bezpieczników przemysłowych niskiej jakości obsługuje tylko zabezpieczenia jednego typu, albo topią się zbyt łatwo pod wpływem udarowego prądu rozruchowego silnika, albo nie odcinają wystarczająco szybko dużego prądu zwarciowego.

4.1 Logika zabezpieczenia przed przeciążeniem i zwłocznym (charakterystyka gL)

Kiedy obwody narażone są na łagodny prąd przeciążeniowy od 1,3 do 5 razy większy od znamionowego prądu roboczego, element topikowy topi się stopniowo z opóźnieniem. Opóźnienie to pozwala uniknąć przepalenia się fałszywego bezpiecznika podczas normalnego uruchamiania silnika, ładowania kondensatorów i przejściowych skoków prądu sprzętu, a jednocześnie odcina zasilanie, jeśli przeciążenie utrzymuje się przez określony czas, aby zapobiec starzeniu się izolacji kabla i uszkodzeniu przegrzania sprzętu.

4.2 Logika natychmiastowego zabezpieczenia przed zwarciem (charakterystyka gG)

Gdy w wyniku zwarcia kabla, wewnętrznej awarii sprzętu lub kolizji szyn zbiorczych wystąpi poważny prąd zwarciowy, wewnętrzny stop natychmiast odparowuje, tworząc obwód otwarty w ciągu mikrosekund. Ceramiczna powłoka i wypełniacz gaszący łuk skutecznie tłumią łuki elektryczne, bezpiecznie izolując sekcję zwarciową bez uszkodzeń otaczających elementów rozdzielnicy przez łuk elektryczny. Wysoka zdolność wyłączania gwarantuje, że bezpiecznik może ugasić ekstremalny prąd zwarciowy bez pęknięcia konstrukcji lub rozpryskiwania materiału przewodzącego.

4.3 Selektywna koordynacja z urządzeniami zabezpieczającymi znajdującymi się powyżej i poniżej

• Pasuje do miniaturowych wyłączników automatycznych, wyłączników kompaktowych i styczników na urządzeniach końcowych, tworząc stopniowaną koordynację zabezpieczeń.
• Konstrukcja krzywej czasowo-prądowej zapewnia, że ​​podczas częściowych zwarć obwodu topi się tylko bezpiecznik odgałęzienia zwarciowego, co pozwala uniknąć przerw w zasilaniu całego systemu w całej szafie rozdzielczej.
• Kompatybilny z wymogami koordynacji zabezpieczeń podstawowych transformatorów i generatorów dla średnich i dużych przemysłowych systemów zasilania.

5. Scenariusze dopasowania uniwersalnych zastosowań przemysłowych

Znormalizowana trójfazowa dystrybucja mocy 415 V obejmuje prawie wszystkie gałęzie przemysłu, energetykę i przemysł maszyn ciężkich na całym świecie, a wysokoprądowy przykręcany bezpiecznik dostosowuje się do każdego głównego łącza zabezpieczającego zasilanie w tych systemach. Zespoły zaopatrzeniowe zarządzające portfelami projektów obejmujących wiele branż korzystają z modelu jednoskładnikowego, który spełnia wiele wymagań w zakresie ochrony sprzętu, ujednolicając zapasy części zamiennych i standardy szkoleń w zakresie konserwacji w różnych lokalizacjach projektu.

• Przemysłowe panele dystrybucji energii i główna rozdzielnica: Stosowane jako podstawowe zabezpieczenie nadprądowe szyn zbiorczych wchodzących do szafy, izolujące zwarcia w celu ochrony całej konstrukcji okablowania szafy.
• Centra sterowania silnikami: Chronią trójfazowe silniki napędowe przenośników, kruszarek, pomp i wentylatorów przed przepaleniem uzwojeń spowodowanym przeciążeniem zablokowanego wirnika lub zwarciem na zaciskach.
• Obwody pomocnicze generatora i transformatora: instalowane na zaciskach wyjściowych agregatów prądotwórczych i po stronie niskiego napięcia transformatorów rozdzielczych w celu zablokowania rozprzestrzeniania się prądu zwarciowego do poprzedzających urządzeń zasilających.
• Maszyny i sprzęt budowlany o dużej wytrzymałości: stosowane w głównych obwodach wejściowych zasilania dużych dźwigów, urządzeń mieszających i maszyn transportu górniczego pracujących pod zmiennymi dużymi obciążeniami.
• Rozdzielnice elektryczne chroniące chemikalia i środowisko: Ceramiczna konstrukcja izolacyjna jest odporna na erozję gazów korozyjnych i wilgoci w sterowniach zakładów chemicznych i szafach urządzeń do oczyszczania ścieków.

6. Wytyczne dotyczące instalacji i zasady codziennej konserwacji

Prawidłowa instalacja przykręcana i rutynowa konserwacja bezpośrednio wydłużają cykl serwisowy wkładek bezpiecznikowych i pozwalają uniknąć ukrytych zagrożeń bezpieczeństwa spowodowanych nieprawidłowym montażem lub zaniedbaniem kontroli. Wszystkie zasady działania są zgodne ze specyfikacją operacji pomocniczych IEC 60269, odpowiednią dla personelu zajmującego się konserwacją elektryczną na miejscu, do wykonania bez skomplikowanego szkolenia zawodowego.

6.1 Specyfikacje standardowej instalacji przykręcanej

• Przed montażem oczyść wszystkie powierzchnie styku szyn zbiorczych, aby usunąć warstwy tlenków i cząsteczki kurzu, które zwiększają rezystancję styków.
• Dokręcić śruby mocujące za pomocą skalibrowanych kluczy dynamometrycznych, aby uniknąć poluzowania zacisków, które powodują przegrzanie.
• Zachowaj pionową i poziomą przestrzeń instalacyjną wokół każdego wkładu bezpiecznikowego, aby zapewnić naturalne odprowadzanie ciepła przez konwekcję powietrzną bez blokowania przez okablowanie szafy.
• Dopasuj całkowicie posrebrzane powierzchnie zacisków do płaszczyzn miedzianych szyn zbiorczych, aby uniknąć kontaktu punktowego i ryzyka lokalnego przegrzania.

6.2 Standardy regularnej kontroli i konserwacji

Podczas kwartalnych przeglądów szafy elektrycznej personel konserwacyjny powinien wizualnie sprawdzić, czy na zaciskach bezpieczników nie występują przebarwienia (objaw nieprawidłowego wzrostu temperatury). Każdy wkładka bezpiecznikowa wykazująca odbarwienie powłoki, utlenienie końcówek lub niewielkie odkształcenie należy natychmiast wymienić, nawet jeśli nie doszło do stopienia usterki. Po przerwaniu zwarcia cała wkładka bezpiecznikowa wymaga całkowitej wymiany, a nie częściowej naprawy, ponieważ wewnętrzny materiał roztopiony i wypełniacz gaszący łuk po aktywacji tracą pierwotną skuteczność ochronną.

Zarządzanie magazynowaniem wymaga umieszczania zapasowych wkładek bezpiecznikowych w suchym, wolnym od kurzu środowisku magazynowym, aby zapobiec utlenianiu posrebrzanych końcówek przed instalacją. Elementy składowane długoterminowo powinny zostać poddane kontroli wizualnej przed dostawą na plac budowy w celu odfiltrowania produktów wykazujących zarysowania powierzchni lub pęknięcia powłoki ceramicznej.
